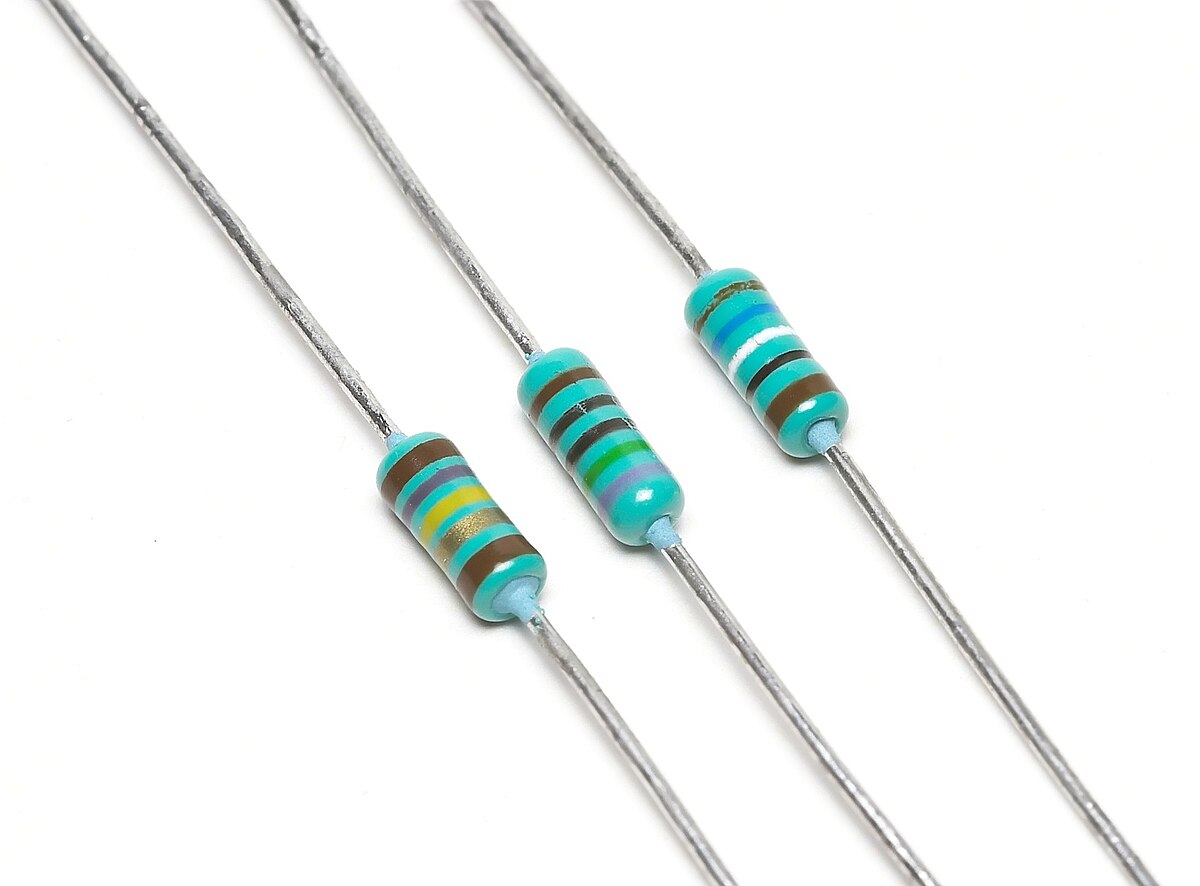

Резистор стоїть на варті в кожній електронній схемі, ніби невидимий страж, який контролює бурхливий потік електронів, не даючи їм розгулятися на повну. Цей скромний компонент, часто схожий на крихітну різнобарвну намистину, є основою будь-якої електроніки – від простого ліхтарика до складних комп’ютерних систем. Він обмежує струм, розподіляє напругу і захищає чутливі деталі від перевантажень, роблячи світ техніки стабільним і передбачуваним.
Коли струм мчить через провідник, резистор створює опір, перетворюючи частину енергії на тепло – це як гальма в автомобілі, що уповільнюють швидкість на поворотах. Без нього електроніка перетворилася б на хаос, де лампочки перегорали б миттєво, а пристрої виходили з ладу від найменшого стрибка напруги. Для новачків це базовий будівельний блок, а для просунутих – інструмент для тонкого налаштування схем, де кожне значення опору може змінити всю динаміку роботи.
Що таке резистор: визначення та базові принципи
Резистор – це пасивний електронний компонент, призначений для створення контрольованого опору електричному струму в ланцюзі. Його назва походить від англійського “resistor”, що означає “опірник”, і це точно передає суть: він чинить опір потоку електронів, зменшуючи інтенсивність струму відповідно до закону Ома. Закон Ома, сформульований німецьким фізиком Георгом Омом у 1827 році, стверджує, що сила струму прямо пропорційна напрузі і обернено пропорційна опору – формула I = U / R, де I – струм, U – напруга, R – опір.
Уявіть резистор як вузький міст через річку: чим вужчий міст, тим менше води (струму) може пройти за одиницю часу. Опір вимірюється в омах (Ом), на честь того ж ученого, і може варіюватися від часток ома до мільйонів. У повсякденній електроніці резистори використовують для обмеження струму через світлодіоди, щоб ті не згоріли, або для створення дільників напруги в датчиках. Для просунутих користувачів цікаво, як резистори впливають на частотні характеристики: у високочастотних схемах вони можуть вводити паразитні ємності чи індуктивності, що вимагає ретельного вибору типу.
Історія резистора сягає початку XIX століття, коли вчені експериментували з провідниками. Перші резистори були простими дротяними котушками з матеріалів з високим питомим опором, як ніхром. Сьогодні, за даними авторитетних джерел як uk.wikipedia.org, резистори еволюціонували до нанорозмірних структур у мікросхемах, де мільярди з них інтегровані в один чіп.
Принцип роботи резистора в деталях
Робота резистора базується на властивостях матеріалів чинити опір рухові електронів. Коли напруга прикладається до кінців резистора, електрони стикаються з атомами матеріалу, втрачаючи енергію у вигляді тепла – це явище називається джоулевим нагріванням. Формула потужності, що розсіюється, P = I²R, показує, чому резистори гріються: чим більший струм чи опір, тим більше тепла.
У практиці це означає, що резистор не лише обмежує струм, але й стабілізує роботу ланцюга. Наприклад, у аудіосистемах резистори формують фільтри, відсікаючи небажані частоти, ніби сито, що пропускає тільки чисту воду. Для початківців важливо зрозуміти, що резистори бувають фіксованими (з постійним опором) і змінними (потенціометри), де опір регулюється механічно чи електронно. Просунуті користувачі знають про температурний коефіцієнт опору (TCR), який змінює значення R з температурою – для прецизійних застосувань обирають резистори з низьким TCR, як металоплівкові, щоб уникнути дрейфу в роботі.
Типи резисторів: від простих до спеціалізованих
Різноманітність резисторів вражає – вони адаптовані до різних завдань, ніби армія воїнів з унікальними навичками. Класифікація йде за матеріалом, конструкцією та призначенням, і кожен тип має свої сильні сторони. Початківці часто починають з вугільних резисторів, а просунуті переходять до SMD-варіантів для компактних пристроїв.
Дротяні резистори, найстаріші, виготовляються з намотаного дроту з високим опором, як ніхром чи манганін. Вони витримують великі потужності – до кількох кіловат – і ідеальні для силової електроніки, де потрібно розсіювати багато тепла. Однак, їхня індуктивність може створювати проблеми в високочастотних схемах, де сигнали спотворюються.
Плівкові резистори, поширені в сучасній техніці, складаються з тонкої плівки металу чи вуглецю на керамічній основі. Металоплівкові точніші, з допуском до 0,1%, і менш шумні, що критично для аудіоапаратури. Вуглецеві дешевші, але мають вищий рівень шуму – це як порівняти грубу тканину з шовком. За даними сайту radiotechlab.com.ua, плівкові резистори домінують у масовому виробництві завдяки стабільності та низькій вартості.
- Терморезистори (термістори): Змінюють опір з температурою, використовуються в датчиках для вимірювання тепла – наприклад, в термостатах холодильників. NTC-тип зменшує опір при нагріванні, PTC – збільшує, захищаючи від перегріву.
- Фоторезистори: Реагують на світло, зменшуючи опір під освітленням; застосовуються в автоматичних світильниках, де день переходить у ніч без вашої участі.
- Варіатори (варистори): Захищають від стрибків напруги, різко знижуючи опір при перевищенні порогу – справжні охоронці в грозових мережах.
- SMD-резистори: Мініатюрні, для поверхневого монтажу; ідеальні для смартфонів, де простір на вагу золота, з розмірами від 0201 (0,6×0,3 мм).
Вибір типу залежить від параметрів: потужність розсіювання (від 0,125 Вт для дрібних до 100 Вт для потужних), допуск (від 20% для дешевих до 0,01% для прецизійних) і робоча температура (до +200°C для спеціалізованих). У реальних проектах, як будівництво DIY-робота, поєднання типів дозволяє створювати складні функції, наприклад, терморегуляцію з NTC і обмеження струму плівковими.
Маркування та читання значень резисторів
Маркування резисторів – це код, що розкриває їхні секрети, ніби таємна мова електроніки. Кольорові смуги на корпусі фіксованих резисторів вказують на значення опору, множник і допуск, за стандартом EIA. Початківці часто плутають кольори, але з практикою це стає інтуїтивним.
| Кількість смуг | Значення | Приклад |
|---|---|---|
| 4 смуги | Дві цифри + множник + допуск | Коричневий-чорний-червоний-золотий: 10 * 100 = 1000 Ом ±5% |
| 5 смуг | Три цифри + множник + допуск | Червоний-фіолетовий-чорний-коричневий-золотий: 270 * 10 = 2700 Ом ±5% |
| 6 смуг | Три цифри + множник + допуск + TCR | Для прецизійних: додає температурний коефіцієнт |
Джерело даних: стандарти EIA, доступні на сайтах як wonderfulpcb.com. Для SMD-резисторів маркування цифрове, наприклад, “102” означає 1 кОм. Помилка в читанні може призвести до згорання схеми, тому завжди перевіряйте мультиметром – приладом, що вимірює опір безпосередньо.
Застосування резисторів у повсякденній електроніці
Резистори всюди, ніби невидимі помічники в гаджетах. У смартфонах вони регулюють яскравість екрану через потенціометри, в автомобілях – контролюють паливні датчики. У медичній техніці, як кардіостимулятори, прецизійні резистори забезпечують точність імпульсів, рятуючи життя.
Для DIY-ентузіастів резистори ключові в проектах на Arduino: наприклад, pull-up резистори запобігають помилковим сигналам від кнопок. Просунуті застосовують їх у фільтрах для аудіо, де RC-ланцюги (резистор + конденсатор) відфільтровують шум, роблячи звук кришталево чистим. У 2025 році, з ростом IoT, резистори інтегруються в смарт-додатки, як датчики вологості в розумних будинках.
Схеми з’єднання резисторів: послідовне, паралельне та комбіноване
З’єднання резисторів дозволяє створювати потрібні значення опору, ніби комбінування інгредієнтів у страві. Послідовне з’єднання додає опори: R_заг = R1 + R2 + …, ідеальне для збільшення опору. Паралельне зменшує: 1/R_заг = 1/R1 + 1/R2 + …, корисно для розподілу струму.
- Розрахуйте еквівалентний опір: для двох 100 Ом послідовно – 200 Ом.
- Враховуйте потужність: у паралелі струм ділиться, зменшуючи навантаження на кожен.
- Комбінуйте для складних мереж, як у дільниках напруги: R1 і R2 послідовно, вихід з середини.
У практиці це застосовується в регуляторах яскравості LED-стрічок, де паралельні резистори балансують струм. Помилки в з’єднанні призводять до перегріву, тому завжди моделюйте в симуляторах як Tinkercad.
Цікаві факти про резистори
Чи знали ви, що перший резистор винайшли в 1800-х, але масове виробництво почалося лише в 1920-х з появою радіо? У космічних апаратах, як Voyager, резистори витримують екстремальні температури від -150°C до +100°C. А в квантовій електроніці існують “квантові резистори” на основі ефекту Холла, з опором, кратним фундаментальній константі. Ще один факт: найбільший резистор у світі – у високовольтних лініях, де опір досягає гігаомів для захисту від блискавок. У 2025 році, з розвитком нанотехнологій, резистори стають частиною гнучкої електроніки, як у носимих пристроях, що згинаються без втрати функцій.
Вимірювання та тестування резисторів
Вимірювання опору – базова навичка, що рятує від помилок. Мультиметр у режимі омметра підключається до виводів резистора, показуючи значення. Для точності від’єднуйте від схеми, щоб уникнути впливу інших елементів.
Тестування на потужність включає перевірку нагріву: якщо резистор димить, його потужність недостатня. Просунуті використовують осцилографи для аналізу шуму, особливо в аналогових схемах. У 2025 році смарт-мультиметри з Bluetooth дозволяють моніторити дані в реальному часі через додатки.
Майбутнє резисторів: тенденції та інновації
З появою графену та наноматеріалів резистори стають меншими й ефективнішими, ніби еволюціонуючи від кам’яних знарядь до лазерів. У квантових комп’ютерах вони інтегруються з суперконденсаторами для стабілізації кубітів. Екологічні тенденції ведуть до біорозкладаних резисторів з органічних матеріалів, зменшуючи електронне сміття. Для ентузіастів це означає нові можливості в 3D-друкованій електроніці, де резистори друкуються безпосередньо в пристрої.
