Бортова діагностика, або ОБД, ховається під кермом більшості сучасних автомобілів, тихо стежачи за серцем машини – двигуном, вихлопом і електронікою. Ця система фіксує кожну підозрілу мить: від пропуску запалювання до витоку палива, видаючи коди помилок, які перетворюють загадковий “Check Engine” на зрозумілий план дій. Уявіть, як ваш Ford чи Volkswagen раптом оживає під рукою сканера, розкриваючи таємниці, що коштували б тисячі гривень на СТО.
З 1996 року в США та з 2001-го в Європі ОБД-II стала обов’язковою, контролюючи викиди та безпеку. В Україні нові авто за євростандартами оснащені нею з початку 2000-х, а техогляд 2023+ вимагає перевірки цих даних для вантажівок і автобусів. Це не просто гаджет – це цифровий охоронець, що попереджає катастрофи, економлячи гроші та екологію.
Але за блискучим роз’ємом криється складний світ протоколів, датчиків і кодів. Розберемося по поличках, чому ОБД – must-have для кожного водія, від новачка на Lanos до профі з Tesla.
Історія ОБД: від перших комп’ютерів у двигунах до глобального стандарту
Все почалося в 1960-х, коли General Motors запустила перші електронні блоки керування двигуном (ECU), щоб приборкати смогу Лос-Анджелеса. Тоді Калифорнійський повітряний ресурсний комітет (CARB) змусив автовиробників моніторити викиди – народився OBD-I, сирий прототип з різними роз’ємами для кожного бренду. Ford юзав 6-pin, GM – 12-pin, хаос панував до 1991-го.
Перелом настав у 1994-1996 роках: США ввели OBD-II як обов’язкову для всіх легковиків, стандартизуючи роз’єм SAE J1962 і протоколи. Європа підхопила EOBD у 2001-му для бензину (2004 для дизеля), Японія – JOBD у 2002-му. В Україні, орієнтуючись на Євро-3/4, нові моделі отримали ОБД з середини 2000-х; зараз 95% авто після 2005-го сумісні.
Ця еволюція – не примха, а відповідь на екологічні кризи. За даними EPA, OBD-II скоротила викиди CO на 50% у перші роки. Сьогодні система моніторить 11 параметрів викидів, від каталізатора до EGR, запалюючи лампу MIL (Malfunction Indicator Lamp), якщо щось не так.
Як працює ОБД-II: датчики, ECU і магія даних
Серце ОБД – мережа датчиків: лямбда-зонди, MAP, TPS, кисневі сенсори, що годують дані в ECU кожні мілісекунди. ECU порівнює реаліті з нормами, фіксуючи відхилення як DTC (Diagnostic Trouble Codes). Якщо несправність повторюється 3-10 циклів, загоряється Check Engine.
Система має режими: читання поточних даних (PID – Parameter IDs), фриз-фрейм (стан на момент помилки), тест готовності (readiness monitors). Для ремонту сканер запитує дані в реальному часі – обороти, температуру, паливну суміш. Це як ЕКГ для авто: бачиш аритмію до вибуху.
Ключ – уніфікація. Навіть китайський Geely на базі Toyota читає однаково, бо всі слідують SAE J1979. Але для глибокої діагностики (ABS, подушки) потрібні розширені режими 6-9.
Стандартний роз’єм ОБД-II: де шукати і що в пінаx
Шукайте трапецієподібний 16-pin роз’єм під панеллю приладів, біля керма чи в бардачку. Рідко – під капотом чи в багажнику. Він живиться від АКБ (pin 16 +12V), заземлений (4,5), і передає дані по шинках.
Ось таблиця pinout для розуміння:
| Pin | Функція | Протокол |
|---|---|---|
| 2 | J1850 Bus+ | PWM/VPW |
| 4,5 | Chassis/Power Ground | Всі |
| 6 | CAN-High | CAN |
| 7 | K-Line | ISO9141/KWP |
| 10 | J1850 Bus- | PWM |
| 14 | CAN-Low | CAN |
| 15 | L-Line | ISO9141 |
| 16 | +12V Battery | Всі |
Джерела даних: uk.wikipedia.org, sae.org. Ця схема універсальна, але на старих авто (до 2008) можуть бути адаптери.
Важливо: не з’єднуйте pins вручну – ризик спалити ECU. Купуйте якісний сканер з автоопределением протоколу.
Протоколи зв’язку ОБД: від PWM до CAN
OBD-II підтримує 5 протоколів, авто само обирає при підключенні. Старі американці на PWM/VPW (Ford/GM, повільні 10-41 kbps), азіати/європейці – ISO 9141-2 (5 baud init, повільний), KWP2000 (швидший аналог), з 2008 – CAN (500 kbps, 90% сучасних).
- SAE J1850 PWM: Ford до 2000-х, двонаправлений сигнал, надійний для старих моделей.
- SAE J1850 VPW: GM/Chrysler, змінна ширина імпульсу, простий у реалізації.
- ISO 9141-2: Азія (Toyota), повільний старт, K-Line.
- ISO 14230 KWP2000: Європа (VW, BMW), ключові слова для безпеки.
- ISO 15765 CAN: Майбутнє, швидкий, мультиплексний, обов’язковий з 2008.
Сучасні сканери як ELM327 підтримують усі, але дешеві клони згасають на CAN. Перехід на CAN у 2008 прискорив діагностику удвічі.
Коди помилок DTC: як читати P0300 чи B0010
Кожен код – 5 символів: P/B/C/U + 4 цифри. P – трансмісія/двигун, B – кузов, C – шасі, U – мережа. P0xxx – загальні (SAE), P1xxx – виробник, P2xxx – pending загальні, P3xxx – pending виробник.
Приклад: P0171 – бідна суміш банк 1, часто витік вакууму чи брудний MAF. P0302 – пропуск циліндр 2, свічки чи котушки. За статистикою, 40% помилок – датчики кисню.
- Зчитайте код сканером.
- Перевірте freeze frame: температура, навантаження на момент.
- Усуньте причину, очистіть код (режим 4).
- Проїдьте тест-драйв для readiness.
Не ігноруйте pending – вони попереджають про майбутню MIL. База кодів у apps як Torque.
Практичні кейси: як ОБД врятував реальні авто
Кейс 1: Volkswagen Passat B5, 2003. Check Engine, P0420 (каталізатор). Сканер показав нормальні лямбди, але низький тиск вихлопу – тріщина в колекторі, ремонт 500 грн замість заміни каталізатора за 20к.
Кейс 2: Toyota Camry, 2010. P0135 (грілка зонда). Заміна датчика не допомогла – обрив дроту, знайдений по PID. Економія 300 грн.
Кейс 3: Hyundai Solaris, 2015. U0100 (втрата зв’язку з ECU). CAN-шина, перепровіз – окислені контакти роз’єму. Типово для України з вологою.
Кейс 4: Tesla Model 3 (2022), OBD-порт є, але proprietary. Використовуйте адаптер + app ScanMyTesla для батарейних даних.

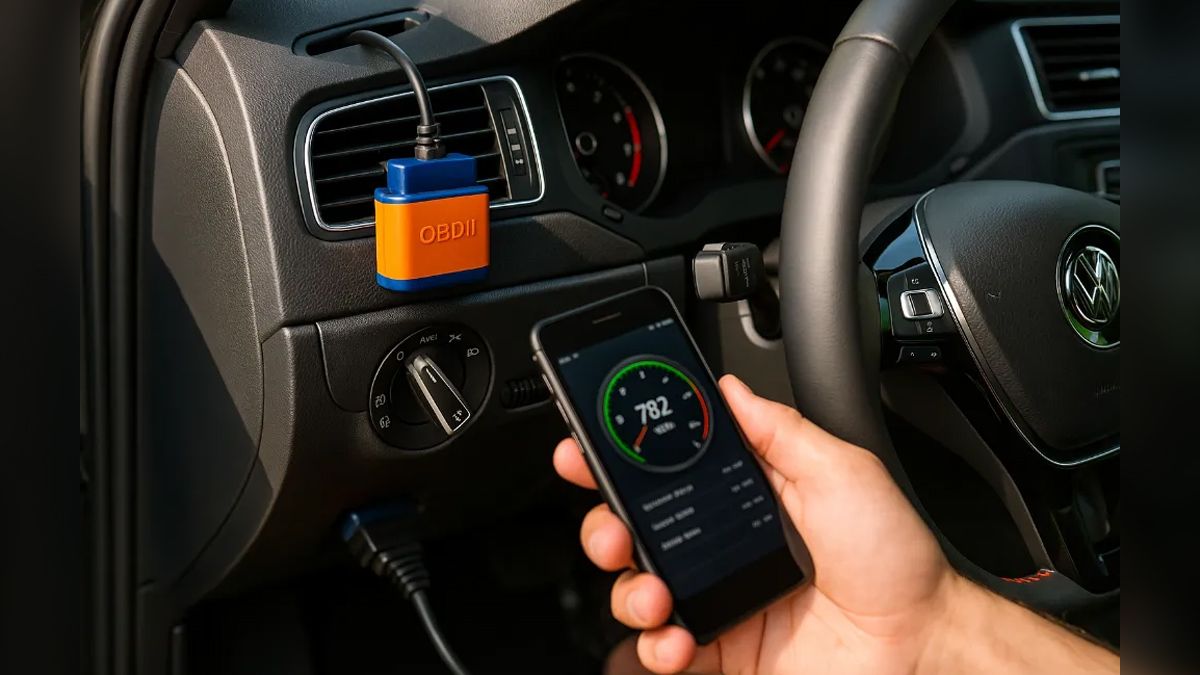

Сканери ОБД: від ELM327 до про-level 2026
ELM327 – король бюджетників (200-500 грн), Bluetooth/WiFi, версія 1.5 з двома чіпами краща за 2.1 фейки. Apps: Car Scanner ELM OBD2 (безкоштовно, графіки), Torque Pro (просунуто, плагіни). Але для ABS/ESP – Launch X431 чи Autel MaxiCOM.
Топ 2026: Veepeak BLE+ (Bluetooth 5.0, iOS/Android), Ancel BD310 (екран, $40), Thinkdiag (ECU coding, bidirectional). Для EV – OBDLink MX+ з EV-модами.
- Бюджет: ELM327 v1.5 (усі протоколи).
- Середній: BlueDriver (про коди з repair info).
- Про: Foxwell NT809 (full system).
Постійне підключення? Ризиковано – хакери чи розряд АКБ. Використовуйте OBD-блокери для безпеки.
Тренди ОБД 2026: wireless, AI і електромобілі
Wireless OBD еволюціонує: Bluetooth 5.3, UWB для точності. AI в apps прогнозує поломки по трендам даних. Для електрокарів – розширення на BMS (battery management), зарядку; Tesla/ Rivian мають порти, але з API.
Європа тестує OBD-III з GPRS-повідомленнями до сервісів. В Україні телематика для ULEZ зон Москви/Києва? Уже реаліті для флотів. Майбутнє – хмарна діагностика, де авто само дзвонить на СТО.
ОБД не стоїть на місці, адаптуючись до гібридів і автономок, роблячи дороги безпечнішими. Залишайтеся на зв’язку з своєю машиною – і вона віддячить тишею двигуна та повним гаманцем.
