Тонкий напівкруглий пластик з поділками, що ховається в кожній шкільній пеналі, здатен перетворити хаотичні лінії на точні кути з чіткими цифрами. Транспортир не просто інструмент — це міст між абстрактною геометрією та реальними кресленнями, де кожен градус має значення. Коли рука новачка вперше стикається з ним, виникає суміш здивування та легкого роздратування: чому дві шкали, чому не виходить з першого разу?
Що ховається всередині звичайного транспортира

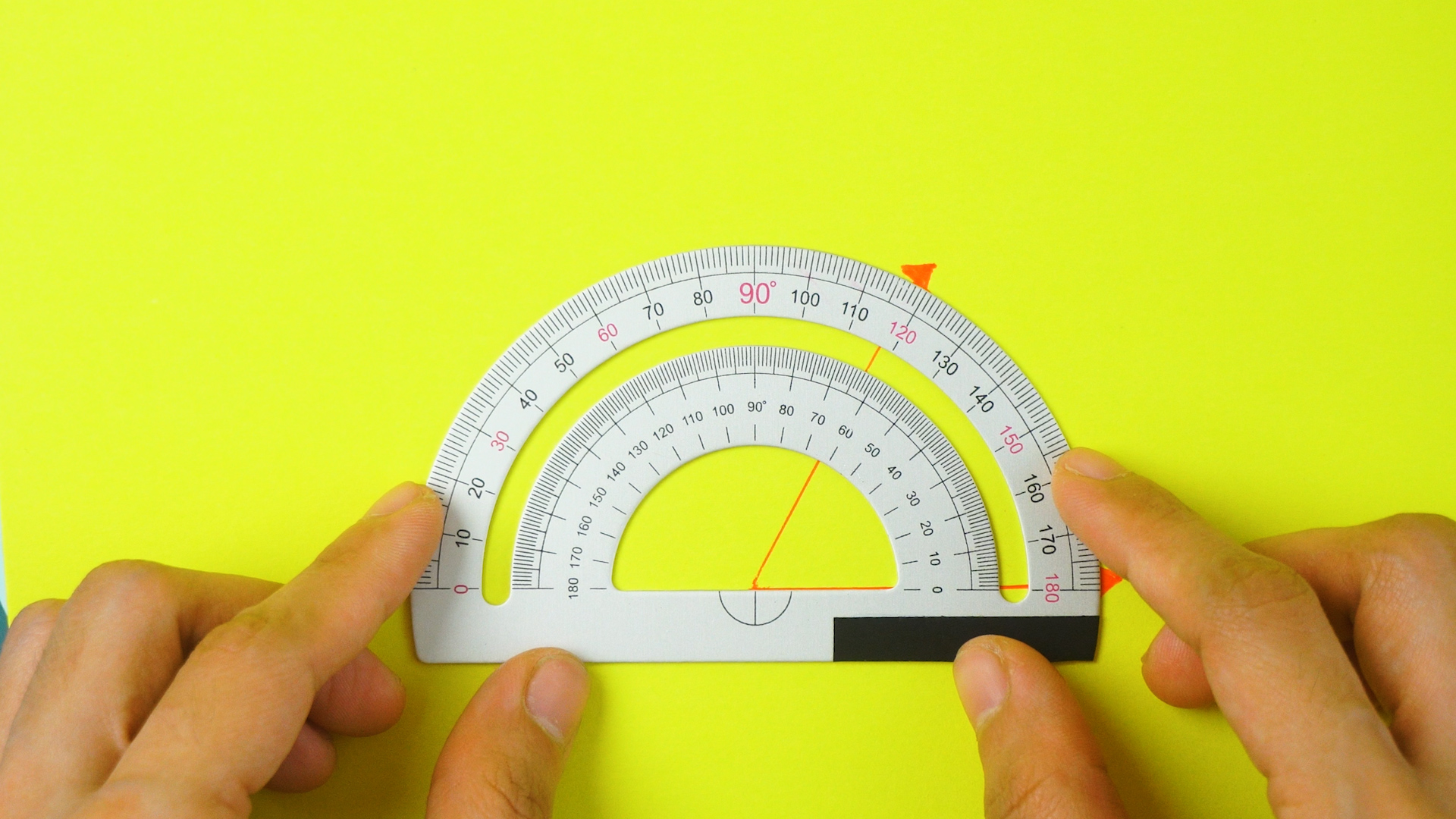

Класичний учнівський транспортир виглядає як півколо з діаметром приблизно 10–12 см. Центр цього півкола позначений маленькою точкою або короткою рисочкою — саме сюди завжди прикладають вершину кута. Від центру радіально розходяться поділки: найчастіше від 0° до 180° з кроком в один градус.
Більшість моделей мають дві шкали — зовнішню та внутрішню. Зовнішня йде за годинниковою стрілкою від лівого 0° до правого 180°, внутрішня — протилежно. Така подвійність рятує від зайвих перевертань інструмента. Деякі транспортири доповнені лінійкою вздовж діаметра, отворами для циркуля чи навіть міліметровою шкалою — дрібниці, які полегшують життя під час креслення.
Окремо стоять військові або інженерні моделі: вони часто круглі на 360°, з додатковими поділками в міліметрах та навіть з лупою для точності до півградуса. Але для більшості завдань вистачить простого шкільного варіанту.
Як правильно розташувати транспортир для вимірювання
Кут народжується там, де дві промені зустрічаються в одній точці. Щоб дізнатися його величину, спочатку фіксуємо вершину. Покладіть транспортир так, щоб центральна мітка точно лягла на вершину кута — навіть міліметрове зміщення дасть похибку в кілька градусів.
Далі вирівняйте одну зі сторін кута вздовж нульової позначки. Важливий нюанс: сторона повинна проходити саме через 0°, а не просто паралельно діаметру. Якщо кут гострий і спрямований вгору, зручно використовувати нижню шкалу; якщо тупий — верхню. Головне правило — інструмент не перевертати догори дном, бо тоді цифри покажуть доповнення до 180°.
Коли друга сторона кута перетне шкалу, подивіться на найближчу поділку. Якщо промінь потрапив точно між двома рисками, оцініть на око частки градуса — досвід приходить швидко. Точність до 1° вважається стандартною для шкільних завдань.
Вимірювання гострих, тупих і розгорнутих кутів
Гострий кут (менше 90°) майже завжди лягає в нижню частину шкали, якщо вершина дивиться вгору. Тупий (від 90° до 180°) вимагає уважності: іноді зручніше виміряти доповнення до розгорнутого, а потім відняти від 180°. Розгорнутий кут — рівно 180° — контролюється просто: обидві сторони лягають уздовж діаметра транспортира.
Якщо кут перевищує 180°, наприклад, рефлексний у геометричних задачах, спочатку виміряйте менший кут, а потім відніміть його від 360°. Такий підхід економить час і нерви.
Побудова кута заданої величини крок за кроком
Спочатку проведіть промінь — це буде одна сторона майбутнього кута. На кінці променя поставте точку — майбутню вершину. Прикладіть центр транспортира до цієї точки, а діаметр вирівняйте вздовж уже проведеного променя так, щоб 0° збігався з напрямком променя.
Знайдіть на шкалі потрібну кількість градусів. Наприклад, для 47° шукайте поділку 47. Поставте олівцем маленьку точку біля цієї поділки. Зніміть транспортир і проведіть другий промінь від вершини через щойно поставлену точку. Готово — кут побудовано.
Для кутів більше 180° використовуйте круглий транспортир або будуйте спочатку менший кут, а потім додаєте решту навколо точки. Точність тут залежить від твердощів руки та якості олівця — тупий грифель розмазує лінію.
Типові помилки, які псують весь результат
Типові помилки новачків
🌡️ Центр не збігається з вершиною — найпоширеніша причина похибки в 3–5°. Навіть 1 мм зсуву на відстані 10 см дає приблизно 0,6° помилки.
🚫 Неправильний вибір шкали — новачки часто читають з протилежної сторони й отримують 180° мінус реальний кут. Завжди перевіряйте, чи 0° лежить на одній стороні.
📏 Перекручений транспортир — якщо інструмент лежить не пласко, промінь здається зміщеним. Притискайте його всією площиною.
🔄 Перевертання інструмента — класична помилка при тупих кутах. Шкала тоді йде в зворотному напрямку.
🖍️ Товстий слід олівця — замість точки малюють жирну пляму, через яку важко провести точну лінію.
Ці дрібні промахи накопичуються, і замість акуратного кута виходить щось приблизне. Досвідчені креслярі завжди перевіряють положення двічі перед постановкою точки.
Практичні нюанси для різних поверхонь і завдань
На зошиті в клітинку транспортир ковзає менше, ніж на гладкому ватмані. Якщо папір тонкий, підкладіть під нього тверду основу — інакше центр продавлюватиметься. Під час роботи з великими кресленнями (А3 і більше) використовуйте прозорий транспортир — він дозволяє бачити лінії крізь себе.
Для кутів у трикутнику або многокутнику вимірюйте кожен кут окремо, не знімаючи фігуру з місця. Сумарна похибка тоді мінімальна. У шкільних задачах часто просять побудувати кут 75° — тут зручно спочатку зробити 90°, а потім відняти 15° маленьким транспортиром або лінійкою з поділками.
Сучасні додатки на смартфонах імітують транспортир через камеру або гіроскоп, але точність таких інструментів рідко перевищує ±2°. Для серйозних робіт класичний пластиковий варіант залишається неперевершеним.
Історія інструмента, що пережила століття
Перші прототипи транспортирів з’явилися ще в Стародавньому Єгипті для розмітки земель після розливів Нілу. Середньовічні астрономи використовували металеві моделі з точнішими поділками. Сьогоднішній напівкруглий вигляд закріпився в XVI столітті завдяки європейським математикам.
Цікаво, що в деяких країнах (наприклад, у Японії) досі популярні транспортири з додатковою шкалою в радіанах поряд з градусами — данина інженерним традиціям. У військовій справі використовують так звані артилерійські транспортири з поділками в тисячних дальності — зовсім інший рівень точності.
Транспортир — це не просто шкільний прилад. Він вчить бачити світ через призму кутів: нахил даху, кут атаки літака, поворот сонячної панелі. Кожне правильне накладання інструмента — маленький крок до розуміння гармонії ліній і цифр.
