Як працює катапульта: потужні механізми древніх інженерів

Масивна дерев’яна рама гуде від напруги, скручені канати тремтять, наче живі сухожилля, а важіль повільно опускається під вагою лебідки. Раптом – різкий клаціт, і камінь розміром з людську голову зривається з місця, розтинаючи повітря свистом і гримить об далеку стіну фортеці. Така сцена з облогових війн оживає в кожному пострілі катапульти, де прості сили природи перетворюються на руйнівну міць. Катапульта накопичує енергію через натяг, кручення чи гравітацію противаги, а потім блискавично віддає її снаряду, наділяючи його швидкістю до 100 км/год і дальністю за 300 метрів.

Цей принцип лежить в основі всіх варіантів – від античних торсійних машин до середньовічних гігантів. Уявіть: римські легіонери напружують мотузки з волових сухожиль, греки крутять важелі для точного влучання в бійниці, а лицарі хрестових походів скидають мішки з піском, аби розтрощити мури. Сьогодні ці ідеї живуть у електромагнітних катапультах авіаносців, де магнітні поля розганяють літаки до 250 км/год. Але давайте зануримося глибше в серце цих машин.

Історія катапульти: від Сіракуз до середньовічних замків

Усе почалося в 399 році до нашої ери в Сіракузах, де тиран Діонісій Старий, оточений талановитими інженерами, шукав спосіб пробити ворожі мури. За свідченнями Діодора Сикулського, перша катапульта – “катапельтікон” – метаала дротики, посилюючи силу лука механічним натягом. Це був прорив: з простої пращі чи арбалета машина еволюціонувала в облогову зброю, здатну вражати на сотні метрів. Греки швидко вдосконалили її, перейшовши до торсійних систем – скручених канатів із сухожиль, які накопичували енергію як потужні пружини.

Римляни перейняли технологію під час облоги Сіракуз у 213 році до н.е., де Архімед нібито винаходив контрзаходи, але катапульти Архімеда переважили. Легіони возили розібрані балісти на мулах, збираючи їх біля табору за години. Уявіть логістику: вози з дубовими балками, бочки з вологим волосом для канатів (щоб не рвалися від сухості), команди рабів для заряджання. До IV століття н.е. з’явився онагр – “дикий осел”, названий за впертим ривком важеля, що кидав камені вагою до 60 кг на 400 метрів.

Середньовіччя принесло требюше – гравітаційний гігант, де противага з каменів чи землі падала, розганяючи слінг до шаленої швидкості. Під час облоги Стірлінгського замку в 1304 році Едвард I наказав побудувати “Warwolf” – машину висотою з триповерховий будинок, яка закидала фортецю 100-кілограмовими валунами. У хрестових походах, як облога Акри 1191 року, саладини і хрестоносці мірялися катапультами, кидаючи не лише каміння, а й трупи для психологічного тиску. Навіть у Київській Русі літописи згадують “камнеметні” знаряддя під час монгольських облоги, хоч конкретні катапульти не деталізовано – радше первісні мангонели чи требюше.

Ці машини не просто ламали стіни – вони диктували тактику воєн. Облогові вежі ховалися за щитами, а катапульти “підсвічували” цілі для лучників. За даними en.wikipedia.org, переходь від торсію до гравітації в XII столітті революціонізував облоги, бо требюше не залежав від погоди, на відміну від канатів, що слабшали в дощ.

Типи катапульт: від точних баліст до руйнівних требюше

Катапульти поділяються за джерелом енергії: натяг (tension), кручення (torsion) і гравітація (gravity). Кожен тип мав унікальну конструкцію, пристосовану до завдань – від снайперського влучання в бійниці до масового обстрілу мурів.

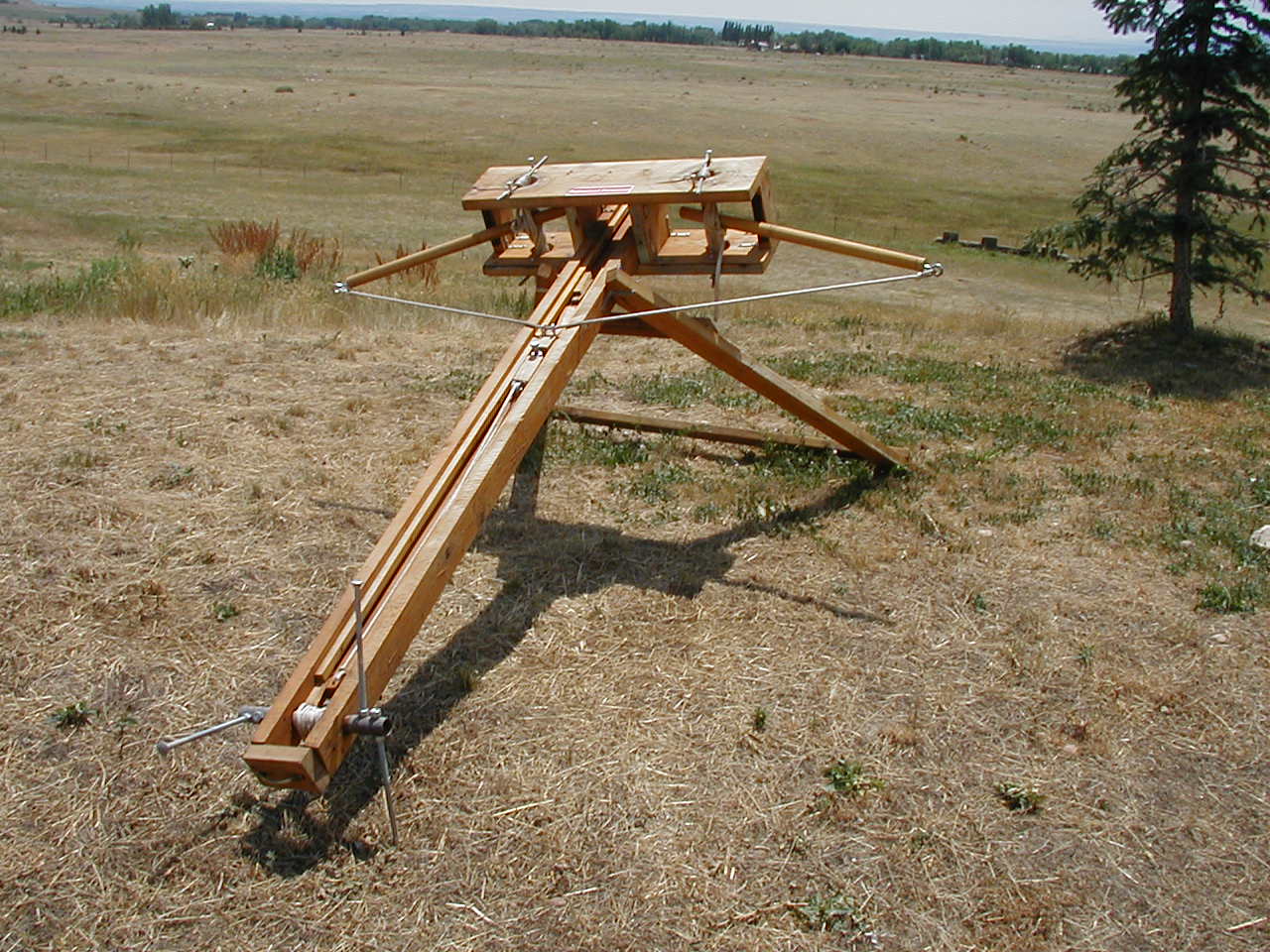

Почнемо з балісти – гігантського арбалета на торсійних пружинах. Два паралельні канати з волоссям чи сухожиль скручувалися лебідкою, натягуючи тятиви з бронзовим болтом довжиною до 2 метрів. При пострілі пружини розкручувалися, штовхаючи важіль вперед. Точність вражала: римські балісти били на 400 метрів з похибкою в кілька метрів, ідеально для руйнування веж чи прориву шеренг. Недолік – повільне заряджання, до 5 хвилин на постріл.

Оксібелес, еволюція балісти, фокусувався на стрілах: горизонтальні рами з торсійними пакетами забезпечували швидкість 150 км/год. А ось онагр чи мангонел – однорукий торсійний важіль. Скручені канати тягнули короткий кінець важеля вниз, а довгий кінець з ложкою чи слінгом метав камінь. Сила вражаюча: снаряд 45 кг летів на 350-400 метрів, але неточність через “копняк” важеля робила його зброєю масового ураження. Римляни використовували колеса для мобільності, ховаючи за щитами.

Корона еволюції – требюше з контрвагою. Довгий важіль на осі: короткий кінець з мішками піску чи каменів (до 10 тонн!), довгий – з слінгом для снаряда. Під час заряджання противагу піднімали лебідками чи тросами з людьми. При спуску гравітація розганяє слінг, який “відпускає” снаряд під кутом 45 градусів для максимальної дальності. Рекорди: середньовічні моделі кидали 90 кг на 300 метрів з висоти 20 м. Варіант traction trebuchet тягнули люди – 200 воїнів для потужності.

Джерела даних: en.wikipedia.org, uk.wikipedia.org. Ця таблиця показує, як тип обумовлював роль: баліста для прецизії, требюше для demolition. Після пострілу слінг требюше міг регулюватися для кута – ключ до оптимізації траєкторії.

Фізика катапульти: енергія, швидкість і траєкторія

Серце катапульти – перетворення потенціальної енергії на кінетичну, де прості закони Ньютона творять хаос на полі бою. У торсійних моделях скручені канати накопичують енергію пружності: E = (1/2) k x², де k – жорсткість “пружини” з сухожиль, x – деформація. При розкручуванні ця енергія йде в кінетику снаряда: (1/2) m v², з втратами на тертя ~20-30%.

Для требюше розрахунок драматичніший. Противага масою M падає на висоту h, даючи E = M g h (g=9.8 м/с²). Через механічне переваження (співвідношення довжин важеля 3:1 чи більше), кінцевий кінець рухається в 3 рази швидше, передаючи ~50% енергії снаряду m. Швидкість v ≈ √(2 * (M/m) * (L_short/L_long) * g h), де L – довжини. Приклад: контрвага 5 тонн на 10 м дає v~60 м/с для 100 кг снаряда. Траєкторія – парабола: дальність R = (v² sin(2θ))/g, максимум при θ=45°.

Вітер, тертя повітря та форма снаряда впливали: гладкі кулі летіли далі, ніж нерівні. Точність балісти пояснюється прямою траєкторією на близьких дистанціях, де гравітація ще слабка. Уявіть інженерів, що теорію Філона Візантійського (III ст. до н.е.) – пропорція діаметра снаряда до пружин – застосовували емпірично, тестуючи на рабах чи полонених.

Сучасні симуляції підтверджують: неефективність требюше ~25-40%, бо енергія розсіюється в вібраціях рами. Але для епохи без пороху це геніально – машина, що множить силу десятків людей у тисячі.

Конструкція та процес стрільби: від заряджання до пострілу

Типова катапульта – дубова рама з поперечиною для торсійних пакетів. Канати просочували смолою чи волоським маслом для еластичності, замінюючи щотижня. Лебідка з шестернями – серце заряджання: 20-50 людей крутили важелі, напружуючи систему. Снаряд клали в ложку чи слінг з конопель, кут регулювали клинами.

1. Підготовка: перевірка канатів на вологу, змащення осі.
2. Заряджання: лебідка опускає важіль, скручуючи пружини (5-15 хв для великих).
3. Встановлення: приціл – проста шкала чи досвід оператора.
4. Постріл: спусковий гачок відпускає, важіль ривком вперед.
5. Перезарядка: перевірка на тріщини, новий снаряд.

Команда з 10-100 людей залежно від розміру. Проблеми: перегрів канатів, поломки осі від навантаження 10 тонн. У битвах катапульти ховали в укриттях, переміщуючи на валах.

Ці факти підкреслюють універсальність: від жаху облоги до розваг. Сьогодні принципи живуть у спорті, освіті та навіть контрабанді – у 2011 канадці метали марихуану через кордон требюше.

Катапульта вчила інженерів балансувати сили, і її спадщина пульсує в кожній ракеті чи літаках. Експериментуйте з міні-моделями – гумки замість канатів, і відчуйте магію механіки на власній шкірі.
