Як виглядає супутник: форми від кулі до крил

Блискуча металева куля з чотирма довгими антенами, що стирчать наче вуса космічного павука, – ось перше, що спадає на думку про супутник. Sputnik-1, легендарний піонер 1957 року, справді мав діаметр всього 58 сантиметрів і важив 83,6 кілограма. Ця компактна сфера з алюмінієвого сплаву, наповнена стисненим азотом для захисту від метеороїдів, крутилася на висоті 215–939 кілометрів, посилаючи прості біпи, які чули мільйони на Землі. Але сучасні супутники – це зовсім інша історія: від крихітних кубиків розміром з Rubik’s cube до гігантських конструкцій з розмахом сонячних панелей понад 60 метрів.

Земляни бачать їх як яскраві зірки, що ковзають небом, особливо в сутінках, коли сонячне світло відбивається від панелей. Starlink від SpaceX, наприклад, мерехтить ланцюжками вогників після запуску, ніби космічний потяг Ілона Маска мчить по орбіті. А наблизившись уявно, побачиш плоске тіло з фазированними антенними решітками та величезними крилами сонячних батарей, що розкриваються в космосі наче метеликові крила.

Різноманітність форм вражає: комунікаційні монстри на геостаціонарній орбіті тягнуться до 5–7 метрів завдовжки, наукові телескопи наче циліндричні бочки з параболічними дзеркалами, а мікросупутники ховаються в долоні. Кожен елемент – від антен до теплозахисту – служить виживанню в жорстокому вакуумі, де температура скаче від -150°C до +120°C.

Перші супутники: простота, що змінила світ

Супутник-1 не був просто кулею – його поверхня з полірованого алюмінію блищала, відображаючи сонце, а чотири антени (дві пари по 2,4 та 2,9 метра) забезпечували передачу сигналів на 20 і 40 МГц. Ці “вуса” з нержавіючої сталі вигиналися назад, щоб поміститися в ракету Р-7, і розправлялися після запуску. Всередині – радіопередавач, термометри та датчики тиску, все на батарейках довжиною 20 годин роботи.

Наступні моделі еволюціонували повільно. Explorer-1 від США 1958 року мав циліндричну форму довжиною 1,8 метра і діаметром 15 см, з конуса на вершині, де ховався лічильник Космосу для виявлення радіаційних поясів Ван Аллена. Антени стирчали з боків, сонячні панелі з’являться пізніше. Ці перші апарати вабили простотою: ніяких складних механізмів розкриття, лише міцний каркас, що витримує перевантаження запуску в 20g.

Така естетика – компактна, симетрична – панувала до 1970-х. Супутники зв’язку Intelsat мали коробчасті корпуси з золотавим покриттям для терморегуляції, антенні “тарілки” спрямовані до Землі. Звідси метафора: вони наче маяки в космічному морі, що сигналять не перервано.

Типи супутників: від орбіт до призначення

Зовнішній вигляд супутника диктує його орбіта та місія. На низькій навколоземній орбіті (LEO, 160–1500 км) домінують компактні моделі для швидкого зондування Землі. Вони низькочікущі, з великими камерами та радарами, часто з розкладними антенами. Метеосупутники як GOES-R серії – циліндри з параболами, що обертаються для сканування хмар.

Середня орбіта (MEO, 5000–20 000 км) – цар навігаційних систем. GPS-супутники Block III мають форму прямокутного ящика 3x2x1 метр, з сонячними крилами по 10 метрів розмахом, L-подібними антенами для точного позиціонування. Вони крутять повільніше, тож більші акумулятори та стабілізатори.

Геостаціонарні (GEO, 35 786 км) – велетні для ТБ та інтернету. Тіло 3–5 метрів, антени на кшталт “ключок” чи площинні решітки, сонячні панелі як крила літака Boeing 737. Вони нерухомі з Землі, тож антени фіксовані вниз.

Перед таблицею варто наголосити: розміри варіюються драматично, від грамів до тонн. Ось порівняння ключових прикладів, що ілюструє еволюцію.

Таблиця базується на даних з NASA.gov та ESA.int. Вона показує, як місія формує силует: маленькі для роїв, великі для стабільності. Після такої ієрархії переходьмо до серця конструкції.

Конструкція супутника: bus і payload у деталях

Кожен супутник – це дует: bus (платформа, “автобус”), що забезпечує життя, та payload (корисне навантаження). Bus – алюмінієва чи композитна рама з верхньою та нижньою палубами, з’єднана хребтом. Вона витримує вібрації ракети, вакуум, радіацію. Зовні – гладка поверхня з термоізоляцією: багатошарові ковдри з майлару, що блищать сріблом або золотом, відбиваючи тепло.

Сонячні панелі – візитівка. Gallium arsenide клітинки на карбонових “крилах”, розкриваються на шарнірах. У Starlink вони згортаються в рулон для запуску, розправляючись до 20–60 метрів. Антени: від простих диполів до фазированих решіток, плоских як телевізор, що сканують промінь електронно. Двигуни – іонні або хімічні сопла для корекції орбіти, маленькі трубки з кераміки.

• Система живлення: Панелі генерують кіловати, акумулятори Li-ion заряджаються, розряджаються тисячі циклів. Без них супутник – мертвий метал.
• Терморегуляція: Радіатори, нагрівачі, покриття – щоб не замерзнути в тіні Землі чи не розплавитися на сонці.
• Навігація: Гіроскопи, зіркові трекери (маленькі телескопи), реактивні колеса – обертають апарат точно до мети.
• Зв’язок: S-, X-, Ka-діапазони, антени ростуть з поколіннями – від метрових до міліметрових хвиль.

Payload монтується зверху: камери hyperspectral для землеробства, спектрометри для космосу. У Hubble – гігантське дзеркало 2,4 м у циліндричному корпусі довжиною 13 м. Ці деталі роблять супутник живим організмом, де кожен болт на рахунку.

Мега-констеляції: як виглядають рої Starlink

У 2026 році понад 9600 Starlink кружляють на LEO, утворюючи мережу інтернету. Кожен – плоский “диск” 3 метри завдовжки, 1,5 шириною, з лазерними міжсупутниковими зв’язками: оптоволоконні “окуляри” на борту. Сонячні крила V3 розмахом 60+ метрів роблять їх велетнями, але антирефлективне покриття зменшує блиск для астрономів. З ISS вони схожі на моноліти з “2001: Космічної одіссеї”.

Amazon Kuiper планує подібні, OneWeb уже має тисячі. Ці рої – плоскі, стандартизовані, з іонними двигунами для деорбітінгу. Їхня масовість змінює небо: тисячі вогників щовечора.

Міні-революція: CubeSat і наносупутники

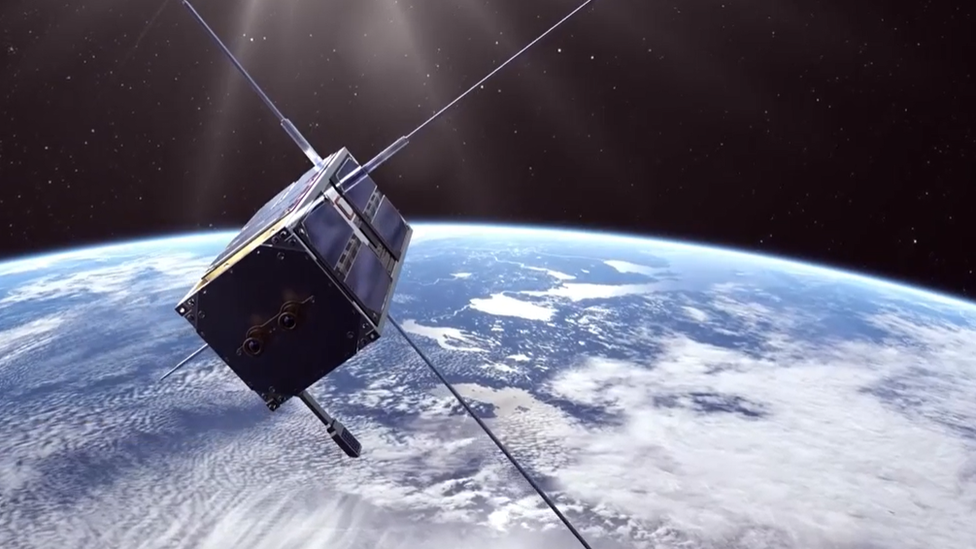

Кубики 10 см – мрія студентів. 1U важить 1 кг, ховається в кишені, запускається “попутно” за копійки. Зовні – металевий блок з розкладними антенами та панелями, дверцята для випуску. Приклади: PolyITAN-1 з України, моніторить Землю; LignoSat з дерева магнолії для екологічного згоряння.

Більші 6U – 20x10x34 см, з камерами. Вони роями вивчають магнітосферу, тестують технології. Компактність – ключ: 3D-друковані деталі, чіпи на кшталт смартфонів.

Матеріали та захист: що робить супутник витривалим

Алюміній 7075-T6 – основа, легкий і міцний. Композити карбон/епокси – для панелей, зменшують вагу на 40%. Зовні – OSR (оптичні сонячні рефлектори) скло з кварцу, золоте напилення для тепла. Антиметеоритний щит – багатошаровий Kevlar. У 2026 радіаційний захист критичний через сонячні спалахи.

Гумор у деталях: старі супутники “ржавіють” від кисню в іоносфері, нові – самознищуються за 5 років. Це баланс краси та виживання.

Майбутнє вигляду: тренди 2026 і далі

Супутники стають пласкими, як піца, для щільних роїв. Лазери замість антен, AI для автономії. V3 Starlink – гігабітні, з більшими крилами. Еко-матеріали, друк на орбіті. З Землі вони мерехтять роями, змінюючи нічне небо назавжди. Хто знає, яким буде наступний Sputnik.
