Протиповітряна оборона працює як багаторівневий щит. Спочатку радари виявляють ціль у повітрі, потім система визначає, чи це свій чи чужий об’єкт, супроводжує його і розраховує траєкторію. На фінальному етапі запускається ракета або інший засіб ураження, який перехоплює загрозу.
Сучасна ППО — це не одна установка, а складна мережа. Вона включає радари раннього попередження, командні пункти, зенітно-ракетні комплекси різної дальності, переносні системи і навіть мобільні групи. Усе працює разом, щоб закрити небо на різних висотах і відстанях.
Головний принцип — ешелонована оборона. Дальні комплекси ловлять цілі ще на підльоті, середні добивають, а ближні закривають «мертві зони» і працюють проти дронів.
Основні етапи роботи системи
Усе починається з виявлення. Радіолокаційна станція випромінює радіохвилі, які відбиваються від металевої поверхні літака, ракети чи дрона і повертаються назад. За часом повернення сигналу радар визначає відстань, а за зміною частоти (ефект Доплера) — швидкість цілі.
Після виявлення йде ідентифікація. Система перевіряє, чи відповідає об’єкт на запит «свій-чужий». Якщо відповіді немає або вона неправильна, ціль вважається потенційно ворожою. Далі радар безперервно супроводжує об’єкт, фіксуючи курс, висоту і маневри.
Командний пункт аналізує дані в реальному часі. Комп’ютер розраховує, куди летітиме ціль через кілька секунд, і обирає найкращий засіб для перехоплення. Ракета стартує не туди, де ціль зараз, а туди, де вона опиниться в момент зустрічі.
Ось спрощена послідовність дій системи ППО.
- Виявлення цілі радаром або іншими сенсорами.
- Ідентифікація «свій-чужий» і визначення типу об’єкта.
- Супровід і розрахунок траєкторії перехоплення.
- Видача цілевказівки конкретному комплексу.

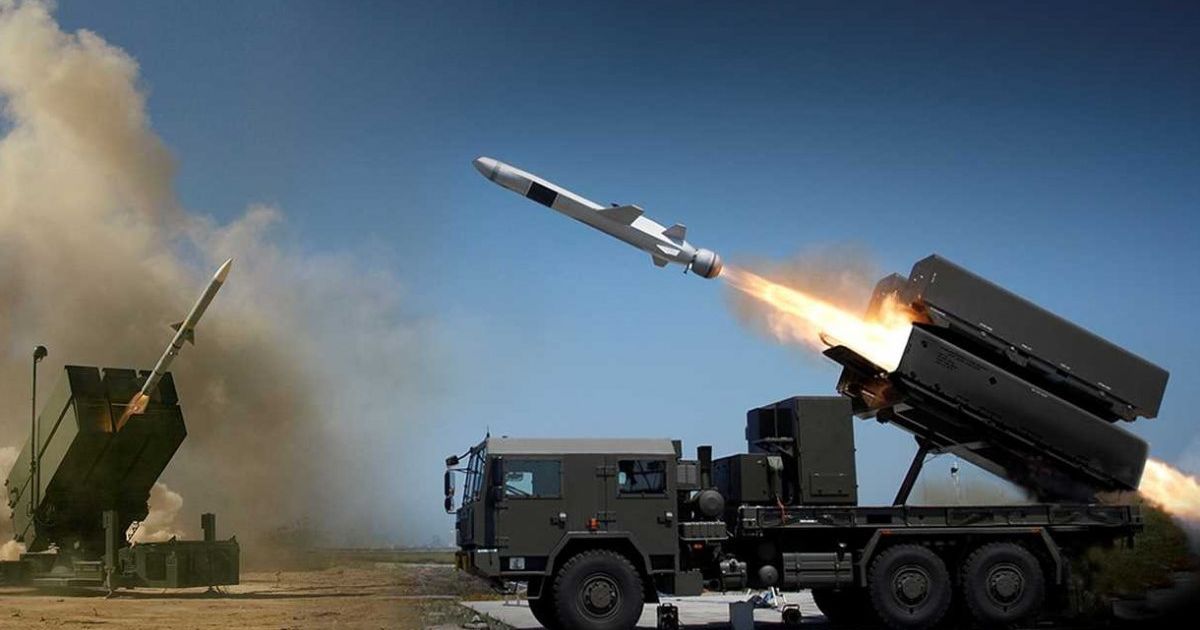

- Пуск ракети та наведення на ціль.
- Ураження — пряме попадання або підрив поруч з утворенням хмари осколків.
Кожен етап триває лічені секунди, особливо коли йдеться про швидкісні ракети.
Цікаві факти про роботу ППО
Система набагато складніша, ніж здається ззовні.
- Сучасні радари з фазованою решіткою сканують простір електронно, без обертання антени.
- Ракета часто летить на випередження — туди, де ціль буде через мить.
- Є різні типи наведення: командне з землі, напівактивне і активне самонаведення.
- Проти дронів активно використовують мобільні групи з кулеметами і ПЗРК.
- Пасивні сенсори (теплові, оптичні, радіорозвідка) доповнюють радари і не видають себе випромінюванням.
Саме поєднання різних сенсорів і засобів ураження робить оборону ефективною.
Радари — очі системи
Радар залишається основою будь-якої ППО. Він може працювати в режимі огляду (сканує велику ділянку неба) або супроводу (точно відстежує вже виявлену ціль). Сучасні станції бачать об’єкти розміром з автомобіль на відстані в сотні кілометрів.
Крім активних радарів, використовують пасивні засоби. Оптико-електронні станції «бачать» тепловий слід двигуна. Радіорозвідка ловить сигнали управління дронами. Акустичні датчики допомагають у міських умовах.
Усі дані зводяться в єдину картину повітряної обстановки. Це дозволяє розподіляти цілі між різними комплексами і уникати хаосу.
Як наводяться ракети
Існує кілька основних способів наведення. При командному наведенні ракета отримує команди з землі протягом усього польоту. При напівактивному наземний або бортовий радар «підсвічує» ціль, а ракета ловить відбитий сигнал. При активному самонаведенні ракета сама несе маленький радар і в фінальній фазі наводиться самостійно.
Деякі ракети використовують інфрачервоні головки самонаведення — вони ловлять тепло двигуна. Інші комбінують кілька методів для більшої надійності.
Ешелонована оборона
Ефективна ППО будується шарами. Дальні комплекси працюють на великих відстанях і висотах. Середні закривають середню зону. Ближні і переносні системи захищають важливі об’єкти і працюють проти низьколітаючих цілей, зокрема дронів.
Такий підхід дозволяє компенсувати слабкості одного типу озброєння можливостями іншого. Якщо дальній комплекс пропустив ціль, її можуть перехопити на наступному ешелоні.
| Етап | Що відбувається |
|---|---|
| Виявлення | Радар або сенсор фіксує об’єкт |
| Ідентифікація | Визначення «свій-чужий» і типу |
| Супровід | Постійне відстеження траєкторії |
| Перехоплення | Пуск ракети і ураження |
Принципи описані на основі загальновідомих технічних основ радіолокації та зенітних систем.
ППО працює як злагоджений механізм: радари бачать, комп’ютери рахують, ракети летять на випередження. Від якості кожного елемента і швидкості взаємодії залежить, чи вдасться захистити небо. Сучасні системи стають дедалі розумнішими, поєднуючи активні і пасивні сенсори, різні типи наведення і багаторівневу архітектуру.
