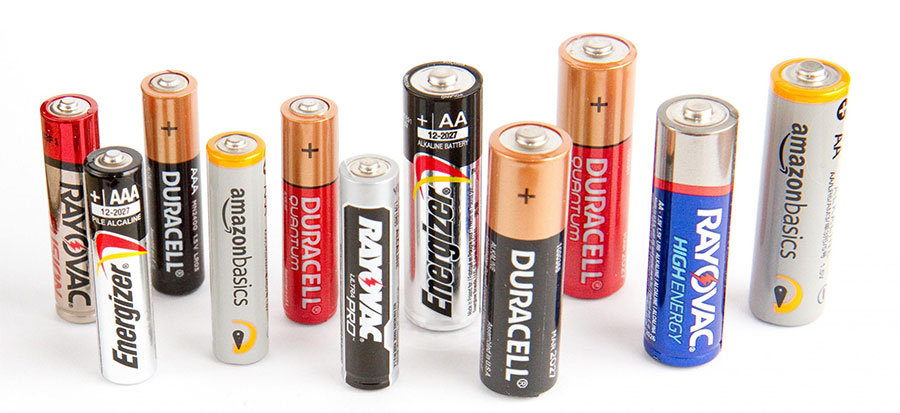

Звичайна батарейка складається з п’яти ключових елементів: анода (негативний полюс), катода (позитивний полюс), електроліту, сепаратора та захисного корпусу. У найпоширеніших лужних (алкалінових) батарейках анодом служить порошковий цинк, катодом — діоксид марганцю з додаванням графіту, а електролітом — гідроксид калію. Саме ці речовини вступають у хімічну реакцію і перетворюють хімічну енергію на електричний струм.
Коли ми вставляємо батарейку в пульт чи ліхтарик, усередині запускається тихий, але потужний процес окислення й відновлення. Цинк віддає електрони, марганець їх приймає, а електроліт дозволяє іонам рухатися між електродами. Без будь-якого з цих компонентів елемент живлення просто не запрацює. Різні типи батарейок відрізняються саме матеріалами, з яких зроблено анод, катод і електроліт, і саме від цього залежить ємність, термін служби та ціна.
Батарейка — це мініатюрна хімічна електростанція, упакована в металевий або пластиковий циліндр. Її історія тягнеться від елемента Вольта кінця XVIII століття до сучасних літієвих комірок. Сьогодні на полицях магазинів домінують три основні сімейства: сольові (цинк-вуглецеві), лужні та літієві. Кожне з них має свій внутрішній світ, свої переваги і свої обмеження.
Основні компоненти будь-якої батарейки
Незалежно від типу, кожен гальванічний елемент будується за однією схемою. Анод — це матеріал, який легко віддає електрони. Катод — речовина, яка охоче їх приймає. Електроліт — середовище, через яке рухаються іони, замикаючи внутрішній ланцюг. Сепаратор не дає аноду і катоду торкнутися один одного й викликати коротке замикання. Корпус утримує все разом і захищає від витоку.
У сольових батарейках анодом виступає сам цинковий стакан, катодом — суміш діоксиду марганцю з вугіллям, а електролітом — паста на основі хлориду амонію. У лужних конструкція складніша: цинк уже у вигляді порошку, змішаного з гелеподібним електролітом, а катод займає більшу частину об’єму. Літієві батарейки йдуть ще далі — металевий літій як анод і органічні розчинники замість водних розчинів.
Сепаратор у сучасних елементах — це спеціальний папір або полімерна плівка, просочена електролітом. Він має бути одночасно ізолятором для електронів і провідником для іонів. Корпус найчастіше роблять із нікельованої сталі: вона міцна, не бере участі в реакції і добре проводить струм до контактів.
Сольові (цинк-вуглецеві) батарейки
Це найстаріший і найдешевший тип, відомий ще з XIX століття як елемент Лекланше. Цинковий стакан одночасно є і корпусом, і анодом. У центрі стоїть графітовий стрижень, оточений сумішшю діоксиду марганцю й сажі. Простір між ними заповнений загущеним розчином хлориду амонію з невеликою кількістю хлориду цинку.
Реакція відбувається досить повільно, тому ємність таких батарейок невелика — зазвичай 400–1500 мА·г для формату AA. Вони швидко втрачають напругу під навантаженням і погано працюють на морозі. Зате коштують копійки й ідеально підходять для годинників, пультів і малопотужних пристроїв, де струм споживається рідко.
Головний недолік сольових елементів — схильність до протікання. Коли електроліт висихає або починає реагувати з цинком, корпус кородує, і їдка рідина може пошкодити прилад. Саме тому їх рідко залишають у техніці надовго.
Лужні (алкалінові) батарейки — королі полиць
Більшість батарейок, які ми купуємо сьогодні, належать саме до цього типу. Анод — дрібнодисперсний цинковий порошок, змішаний з гелем гідроксиду калію. Катод — електролітичний діоксид марганцю (EMD) з додаванням графіту для кращої провідності. Сепаратор — спеціальний папір, просочений тим самим KOH.
Хімічна реакція виглядає так: на аноді цинк окислюється до оксиду цинку, віддаючи електрони, а на катоді діоксид марганцю відновлюється. Електроліт (гідроксид калію) не витрачається, він лише забезпечує перенесення іонів. Завдяки порошковому цинку площа реакції значно більша, ніж у сольових елементів, тому ємність AA-батарейки сягає 2500–3000 мА·г.
Лужні батарейки краще тримають напругу під навантаженням, працюють у ширшому діапазоні температур і мають довший термін зберігання — до 5–10 років. Саме їх обирають для іграшок, фотоапаратів, радіоприймачів і будь-якої техніки, яка споживає помітний струм.
Літієві первинні батарейки
Коли потрібна максимальна енергія в мінімальному об’ємі, на сцену виходять літієві елементи. Анодом служить металевий літій — найлегший метал, який надзвичайно активно віддає електрони. Катодом може бути діоксид марганцю, дисульфід заліза або інші сполуки. Електроліт — органічний розчинник із солями літію (наприклад, LiClO₄ або LiPF₆).
Напруга таких батарейок часто становить 1,5 В (у версіях, сумісних з лужними) або 3 В. Ємність і енергетична щільність значно вищі, термін зберігання сягає 10–20 років, а діапазон робочих температур — від −40 °C до +60 °C. Вони майже не саморозряджаються і чудово підходять для фотоапаратів, ліхтарів, медичних приладів і техніки, яка має працювати в екстремальних умовах.
Ціна літієвих елементів вища, але в багатьох випадках вони виявляються вигіднішими завдяки довгому терміну служби. Важливо не плутати їх з літій-іонними акумуляторами, які можна перезаряджати.
Перед тим як порівняти основні типи в таблиці, варто звернути увагу на те, що всі ці відмінності народжуються саме з вибору матеріалів. Один і той самий формат AA може містити зовсім різну хімію й давати принципово різний результат.
| Тип батарейки | Анод | Катод | Електроліт | Типова ємність AA |
|---|---|---|---|---|
| Сольова (цинк-вуглецева) | Цинк (стакан) | MnO₂ + графіт | NH₄Cl + ZnCl₂ | 400–1500 мА·г |
| Лужна (Alkaline) | Цинковий порошок | MnO₂ (EMD) + C | KOH | 2500–3000 мА·г |
| Літієва первинна | Металевий літій | MnO₂ або FeS₂ | Органічний з солями Li | 2700–3400 мА·г |
Дані узагальнені на основі матеріалів Wikipedia та рекомендацій Європейської асоціації виробників портативних батарей (EPBA).
Як працює хімічна реакція всередині
У лужній батарейці на негативному електроді цинк реагує з гідроксид-іонами: Zn + 2OH⁻ → ZnO + H₂O + 2e⁻. Електрони йдуть зовнішнім колом до катода. На позитивному електроді діоксид марганцю приймає електрони і перетворюється на гідроксид мангану. Електроліт лише переносить іони, сам майже не змінюючись.
Саме тому напруга залишається відносно стабільною протягом більшої частини розряду. Коли активні речовини вичерпуються, реакція зупиняється, і батарейка «вмирає». У сольових елементах процес подібний, але кисле середовище робить його менш ефективним і більш схильним до побічних реакцій.
Літієві системи працюють інакше: літій віддає іони Li⁺, які рухаються через органічний електроліт, а електрони знову йдуть зовнішнім ланцюгом. Відсутність води дозволяє досягти вищої напруги й енергетичної щільності.
Корпус, контакти та безпека
Сталевий корпус більшості циліндричних батарейок нікельований, щоб запобігти корозії. Позитивний контакт — це виступ зверху, негативний — плоска або злегка увігнута пластина знизу. Між ними обов’язково є ізоляційні кільця, які не дають корпусу замкнути полюси.
Сучасні елементи мають захист від короткого замикання і зменшений ризик витоку. Проте навіть лужні батарейки можуть протікати, якщо їх довго залишати в розрядженому стані або в гарячому приміщенні. Літієві елементи більш стійкі, але вимагають обережності при утилізації через високу реактивність літію.
Цікаві факти про склад батарейок
В одній AA-батарейці міститься приблизно 4–5 грамів цинку і 10–12 грамів діоксиду марганцю. Гідроксид калію в лужних елементах має pH близько 14 — це дуже сильна лужна речовина. Літій у первинних батарейках такий активний, що його ніколи не використовують у водних електролітах. Старий елемент Лекланше 1866 року вже містив ті самі основні речовини, що й сучасні сольові батарейки. А ще: майже 90 % маси відпрацьованої лужної батарейки можна переробити й використати повторно — сталь, цинк і марганець повертаються у виробництво.
Розуміння того, з чого саме складається батарейка, допомагає не лише обрати правильний тип для конкретного пристрою, а й відповідально ставитися до утилізації. Кожен грам цинку, марганцю чи літію, вилучений із відпрацьованого елемента, зменшує потребу в новому видобутку корисних копалин і захищає ґрунт від важких металів.
